電源線廠家講解電源線基礎知識

電源線廠家講解電源線基礎知識

第一部分：線材

一、線材分類
1、按照安規分：

1.1：3C（國標）線種主要有： 52（ RVV ）、 53（ RVV ）等。

1.2 ： VDE （德國） ：H03VVH2-F、H05VVH2-F、H03VV-F、H05VV-F等
1.3 ：UL/CUL （ CSA）（美，加）：主要線種有： SPT-1、 SPT-2、 SVT、 SJT、STW等。
1.4 ： PSE（日本）線種主要有： VFF、 VCTF 、 VCTFK 等。
1.5 ： SAA 及其它一些小區域的標準線和非標線。
2、依結構： 2.1：單絕緣線（只有一層絕緣體的線）如： SPT-1、 1007等。
2.1：被覆線（有二層或二層以上絕緣體的線）。如： SJT、 HO3VVH2-F 、 H05VV-F等。
3、依電氣性能：

3.1：電線、電纜： SVT 、 SPT-1W、 HO3VVH2-F 等。
3.2 ：電子線： 1571、 1015、 2468、 1185、1803等。
（電線、電纜，電子線都有遮蔽線。遮蔽線的作用主要是抗干擾、分鋁箔、銅箔、編織、纏繞等。）

二、線材的構造
線材主要由導體和絕緣體兩大部分構成。
1、導體
1.1：導體材料 :銅、鋁、鐵、銀、金、光纖等；其中銅材的使用最廣，且電源線主要以軟退火無氧銅線為主。 銅線又分為裸銅線（ AS），鍍錫銅線（ TS）。
1.2：導體結構：分組合導體和單支導體（導體的直徑依據各安規的要求不同有不同要求）。
1.3：導體電阻： UL/CUL 標準： 20℃長 1m。裁面積 1mm2的軟銅標準電阻為 0.017241Ω 。
VDE/CCC 標準： 20℃長 1m。裁面積 1mm2的軟銅標準電阻為 0.0195Ω 。
2、絕緣體
2.1：絕緣體材料：紙、棉、漆、塑料、橡膠、云母等；其中塑料在電線中使用最廣。塑料主要有 PVC（聚氯乙烯）、 PE（聚乙烯）、 PP（聚丙烯、TPE、PUR）等。
2.2：絕緣電阻： UL/CULF 規定線材絕緣體的最低絕緣電阻為： 20℃， 500VDC ， 2.5M Ω /1KFT 。 VDE/CCC 則規定了各種不同線種在 70℃， 80-500VDC 下的最小電阻。
（ UL/CUL 與VDE/CCC 標準中對絕緣電阻的測試方式不同。）
2.3 ：絕緣材料的阻燃性：
2.3.1： UL/CUL 有明確定分為： FT1、 FT2、 FT4、 FT6、 VW-1 ；其中 FT1或VW-1 是UL 對電線的常用要求， CUL （ CSA）一般只要求達到 FT2標準。
2.3.2： VDE/CCC 等對絕緣材料的電阻燃燒性也有特定要求，但現在還沒有具體區分。
2.4：絕緣體耐電壓：各安規對不同線材有不同的要求：
UL/CUL 一般分為： 30、 90、 125、 300、 600、 1000V；
VDE/CCC 一般分為： 300/300V 、 300/500V 、 470/750V 。
2.5：絕緣體耐溫： UL/CUL 一般分為： 60℃、 75℃、 90℃、 105℃； VDE/CCC 一般分為： 70℃、 90℃。
三、標識
1.標識方式：油印、凹印、凸印、印字帶等。
2.標識間距： UL/CUL 規定 610mm以下； VDE 規定護套表面標識間距 550mm以下；無護套的絕緣表面，標志帶標識 間距 275mm 以下； CCC 規定護套 500mm以下；絕緣面 200mm以下。
3.標識內容：
3.1： UL/CUL 要求（ 1）制造商（廠名或商標）。
（ 2）認證符號 “ UL 、” “ CUL”、“ CSA” 。
（ 3）檔案號。
（ 4）線材名稱。
（ 5）導體型號及芯線數
（ 6）額定溫度（ 60℃可標可不標）。
（ 7）阻燃等級。
（ 8）額定電壓（ 300V可標可不標）
（ 9）若為防水線經標示 “ W”（防水一般有 60℃、 75℃、 90℃其中防水 60℃可標注可不標注說明； 防水說明： “ water resistant 60 ℃ ”。
（ 10）特殊標示：一般防寒分 -40℃、 -50℃、 -60℃、 -70℃；如： low temperature -50℃； 遮蔽標示 “ shieldeel"; 絕緣材料標示及 SPT-1、 2、 3， HPN為3芯時的地線標示。
UL/CUL 標識（舉例）： UL E203743 SJTW 18AWG ×3C 105℃ VW-1 300V “ water resistant 60 ℃” LONG HUI CUL TYPE SJTW 18AWG 3C 105℃ FT2 300V × 3.3： CCC標識（舉例）： LONG HUI 227 IEC 53 （ RVV ） 300/500V 3 0.75mm × 2 90℃ CCC 2002010105024716 GB5023-1997

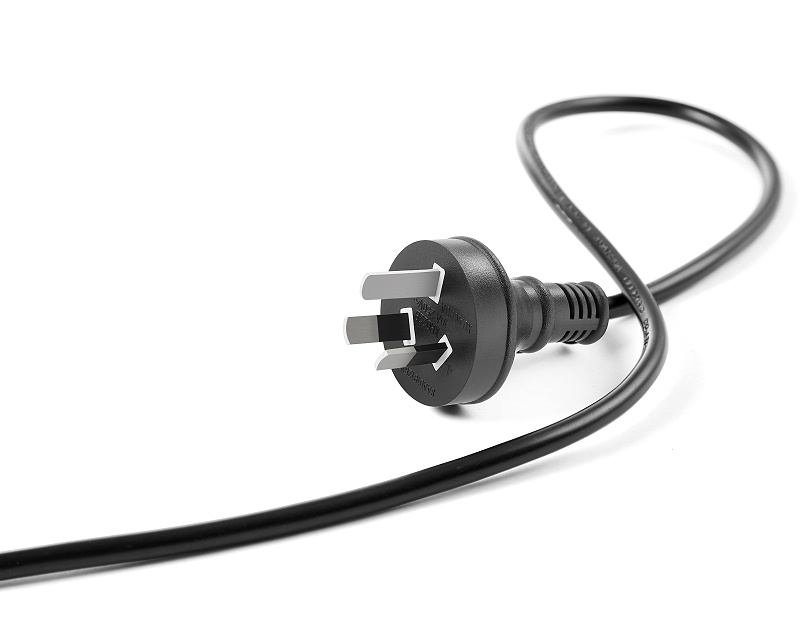

第二部分：插頭
一、插頭分類
1：依安規： UL/CUL 、 VDE 、 CCC、 T-MARK 、 SAA 、 BSI等。
2：依結構：分插頭、插座及連接器。插頭、插座一般又分二極插與二極帶接地插。
3：依電氣性能：分 AC插與 DC插。
二、插頭構造
插頭主要由插接導體和絕緣體組成。
1：插接導體以銅導體為主。
2：絕緣體主要有 PVC、 PE、 PP等。
三、插頭的性能要求及標示
插頭的性能要求及標示，一般與其所連接的線材性能是分不開的。所以其性能及標示實際上是指插頭與線材的組 合體的性能及標示。插頭及線材的組合一般稱之為 “電源線 ”。
1： 電源線的物理性能，依各安規有不同要求（略）。
2：電源線的電氣性能（實驗性能省略，安規標準如下）：
2.1： UL/CUL 電源線額定電流，電壓值;
